Noah Ark · Habitáculo de seguridad reforzada
Un refugio real
Dos configuraciones modulares de protección, autonomía y refugio temporal para viviendas, fincas, resorts e instalaciones críticas. Se fabrica en planta, se transporta montado y se pone en marcha sobre el emplazamiento.
Catálogo comercial · septiembre 2026

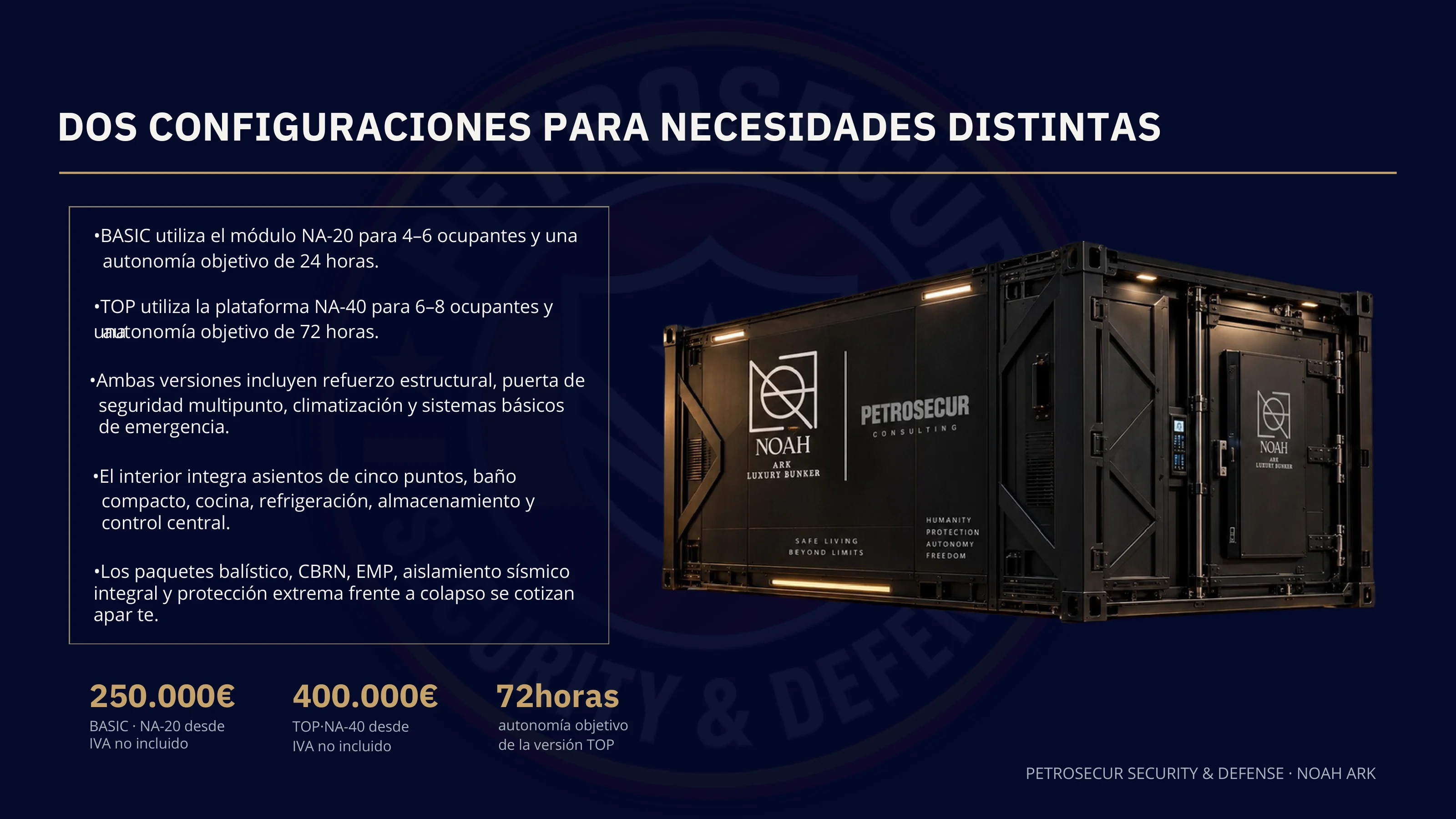

Dos configuraciones para necesidades distintas
La diferencia entre las dos versiones no es el acabado: es cuánta gente cabe dentro y cuántas horas puede sostenerse sola. Todo lo demás —refuerzo estructural, puerta multipunto, climatización y sistemas básicos de emergencia— va en las dos.
-

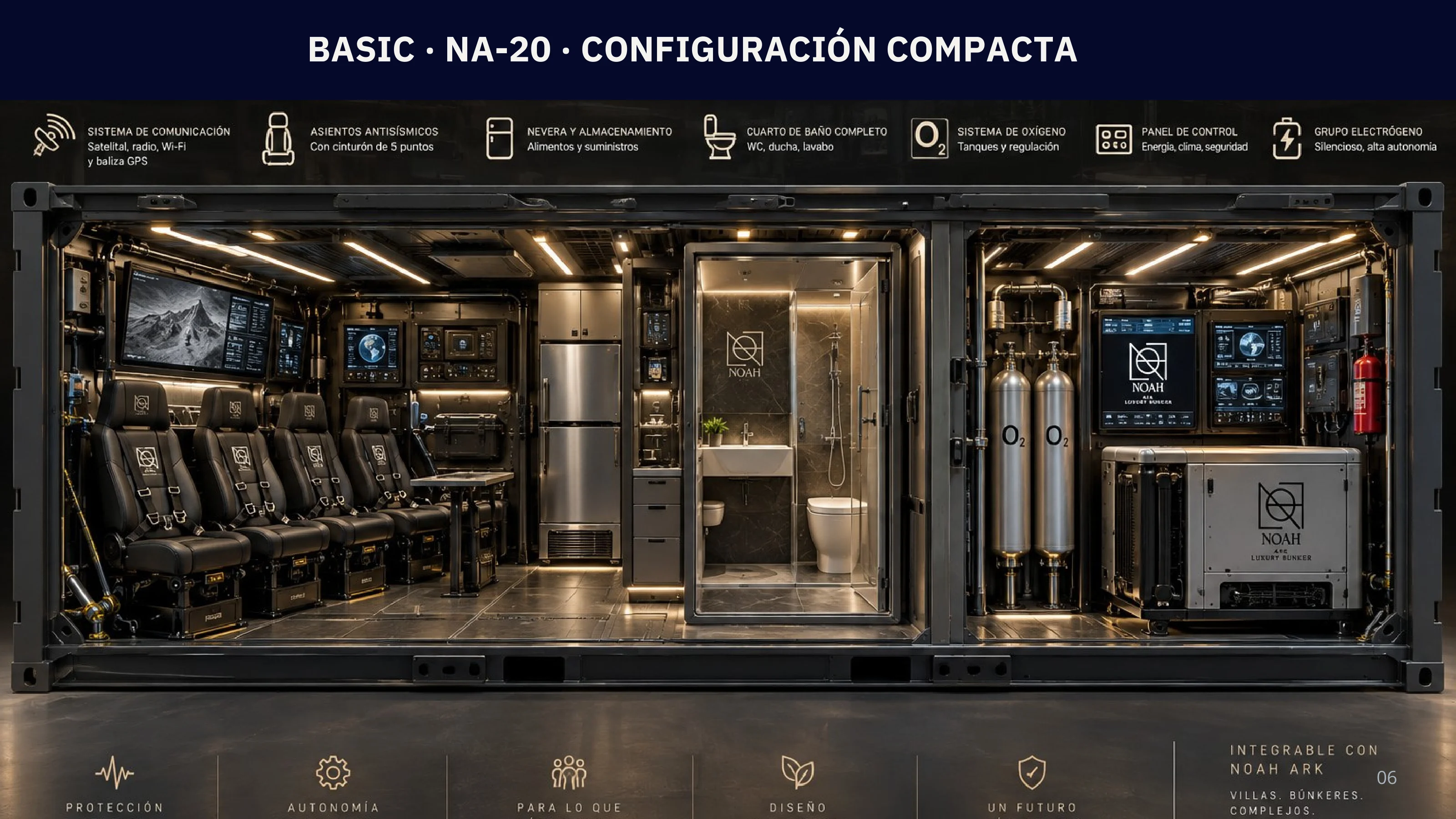

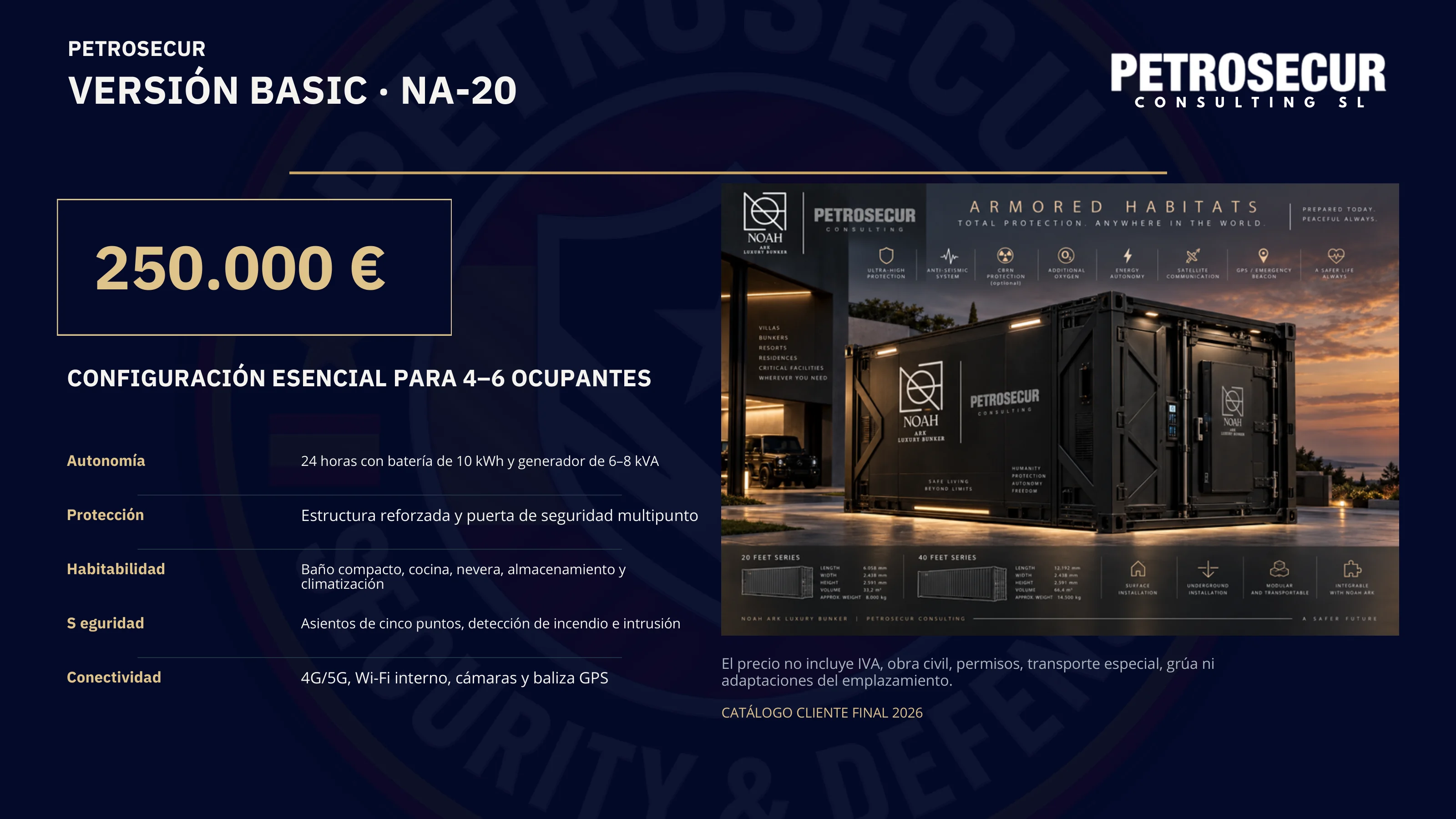

BASIC · NA-20
Configuración esencial
Módulo compacto para 4–6 ocupantes y 24 horas de autonomía objetivo.
250.000 € IVA no incluido
- Estructura reforzada y puerta de seguridad multipunto
- Batería de 10 kWh y generador de 6–8 kVA
- Baño compacto, cocina, nevera, almacenamiento y climatización
- Asientos de cinco puntos, detección de incendio e intrusión
- 4G/5G, Wi-Fi interno, cámaras y baliza GPS
-

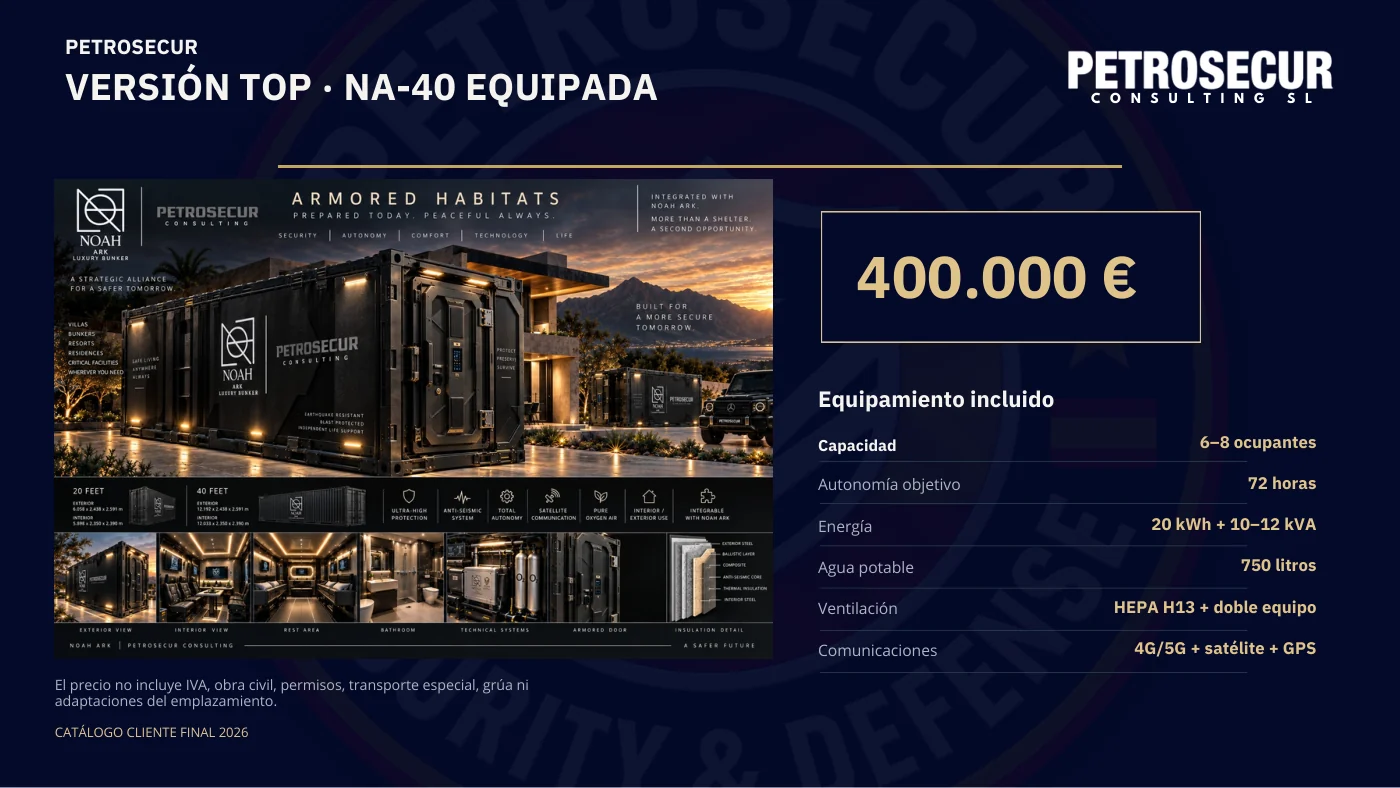

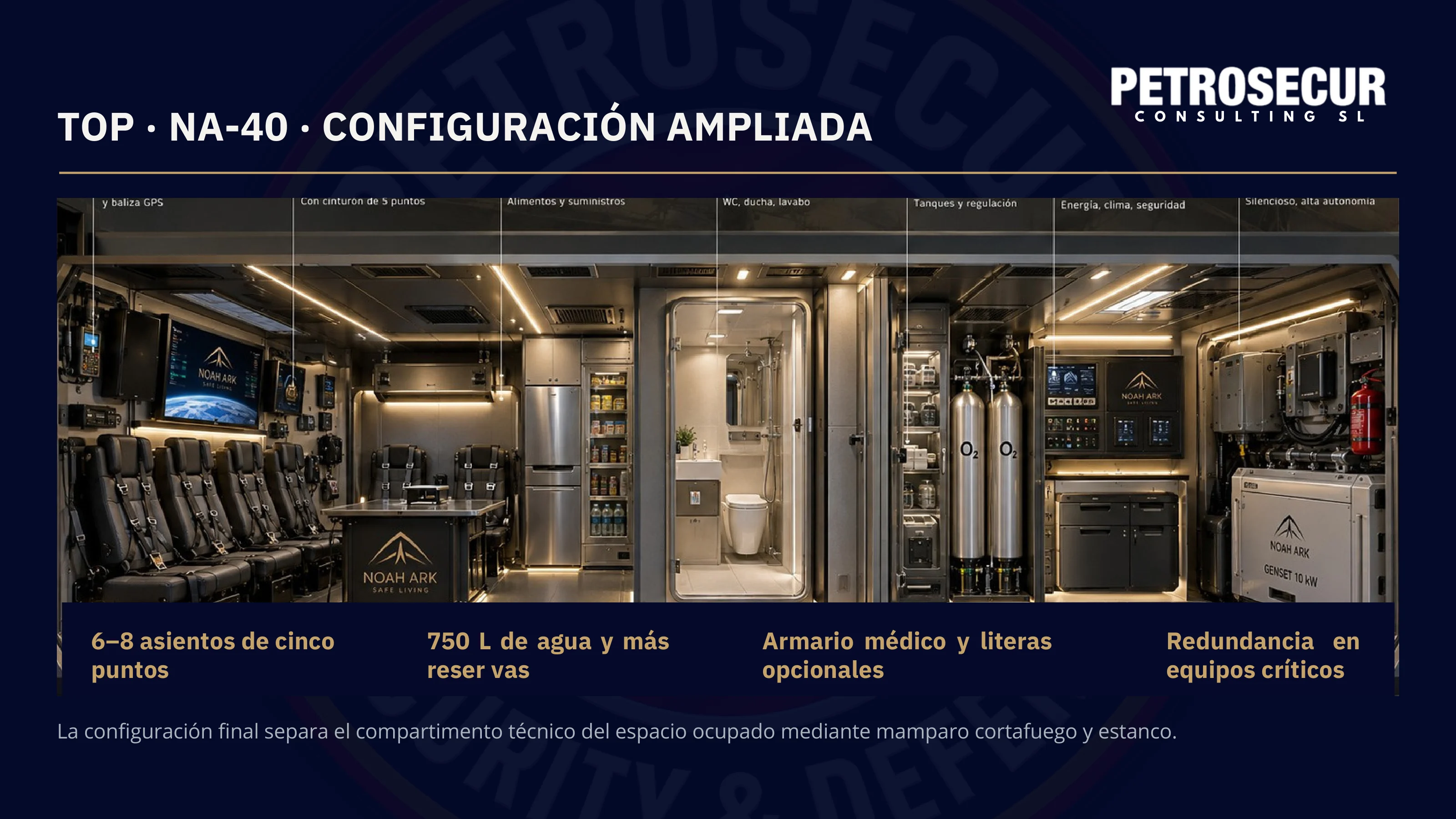

TOP · NA-40
Plataforma ampliada
Plataforma de doble longitud para 6–8 ocupantes y 72 horas de autonomía objetivo.
400.000 € IVA no incluido
- Redundancia en los equipos críticos y mamparo cortafuego estanco
- Batería de 20 kWh y generador de 10–12 kVA
- 750 litros de agua potable y reservas ampliadas
- Filtración HEPA H13 con doble ventilador y bypass manual
- Enlace satelital incluido, además de 4G/5G y baliza

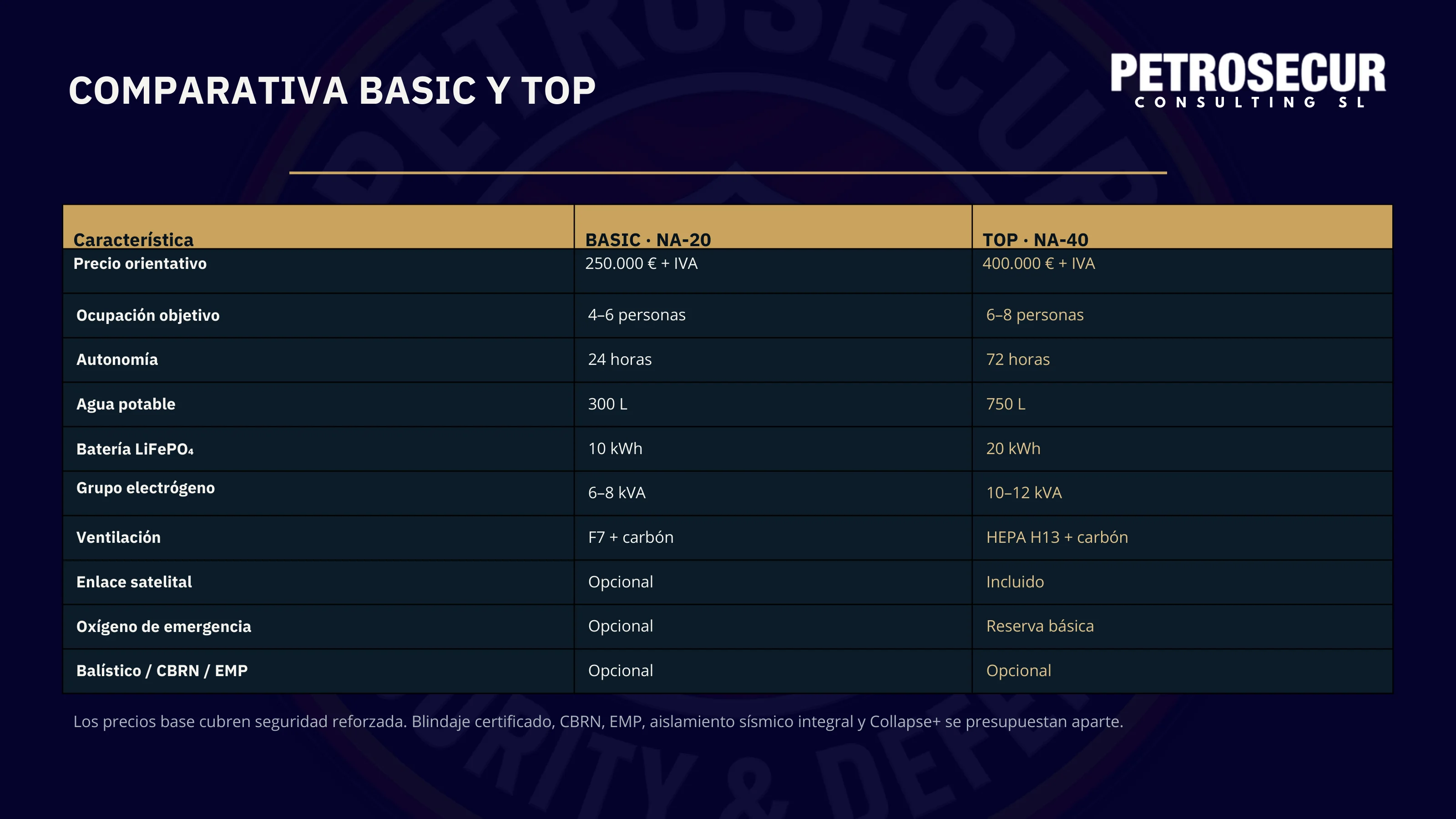

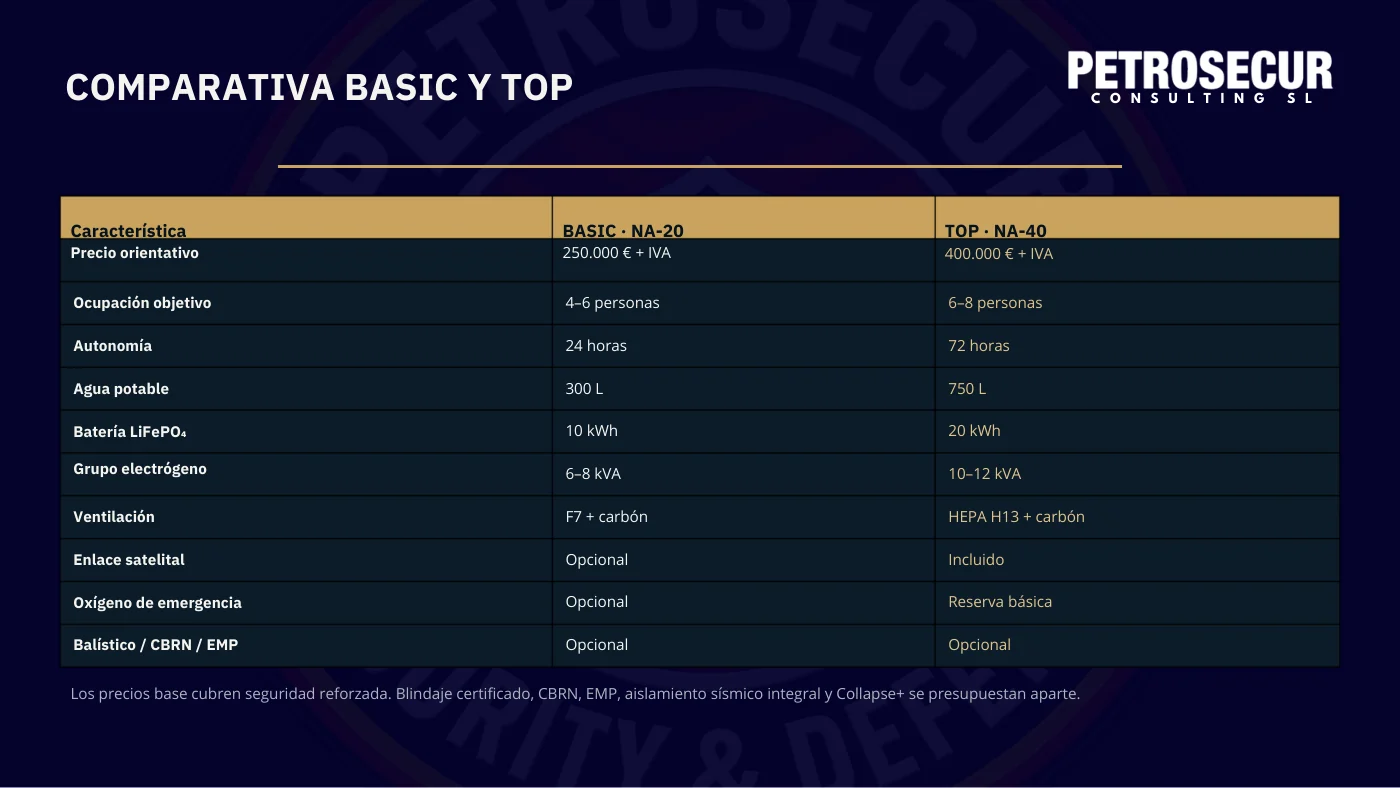

BASIC y TOP, una al lado de la otra
| Característica | BASIC · NA-20 | TOP · NA-40 |
|---|---|---|
| Precio orientativo | 250.000 € + IVA | 400.000 € + IVA |
| Dimensión exterior | 6,058 × 2,438 × 2,591 m | 12,192 × 2,438 × 2,591 m |
| Espacio útil objetivo | ≈ 9,9 m² | ≈ 21,2 m² |
| Ocupación protegida | 4–6 personas | 6–8 personas |
| Autonomía base | 24 horas | 72 horas |
| Agua potable | 300 L | 750 L |
| Batería LiFePO₄ | 10 kWh | 20 kWh |
| Grupo electrógeno | 6–8 kVA | 10–12 kVA |
| Ventilación | F7 + carbón activo | HEPA H13 + carbón activo |
| Enlace satelital | Opcional | Incluido |
| Oxígeno de emergencia | Opcional | Reserva básica |
| Masa instalada objetivo | 10–16 t | 18–28 t |
Los precios base cubren seguridad reforzada. Blindaje certificado, CBRN, EMP, aislamiento sísmico integral y refuerzo frente a colapso se presupuestan aparte.

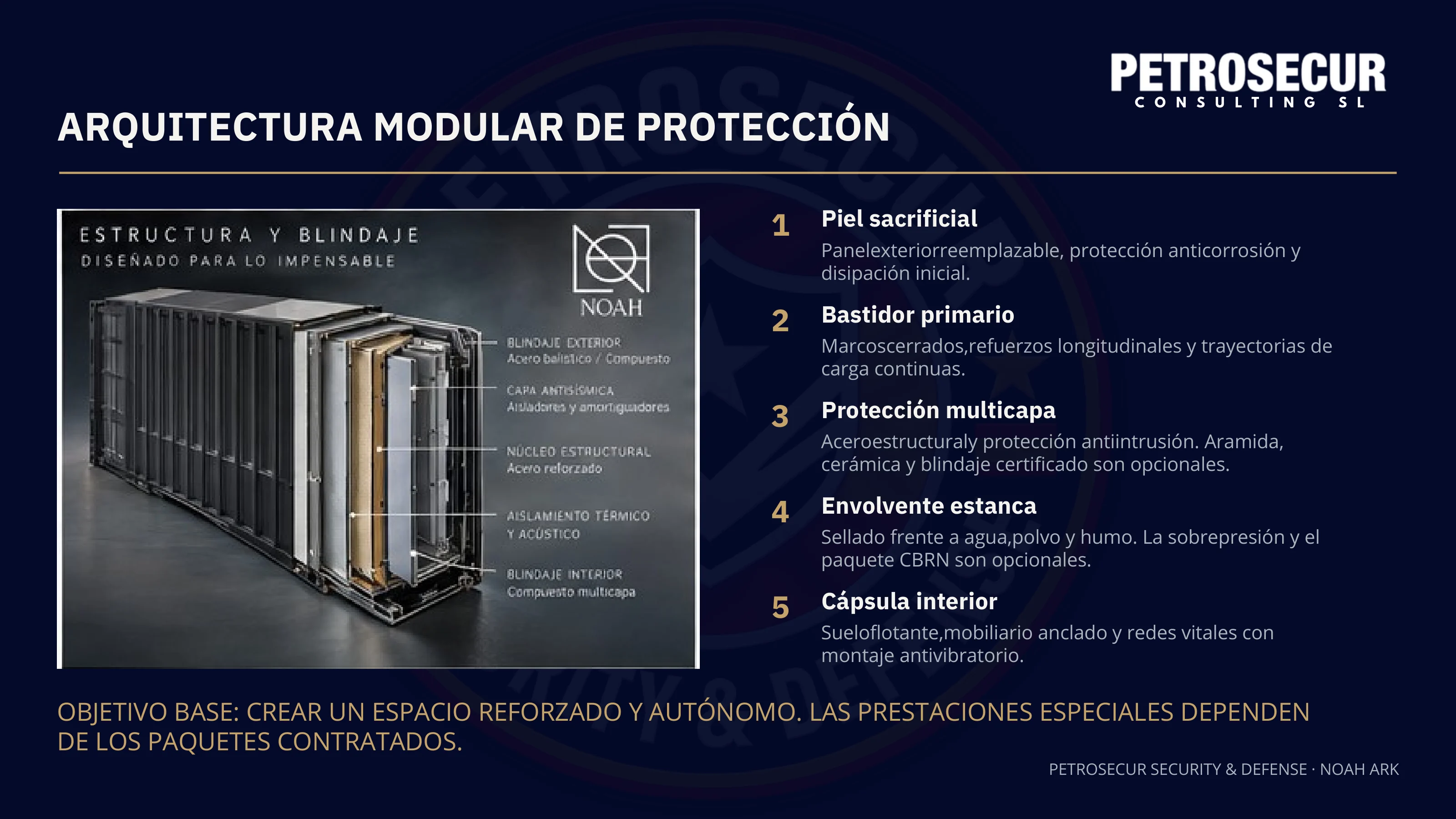

Arquitectura modular de protección
El objetivo base es crear un espacio reforzado y autónomo. Las prestaciones especiales dependen de los paquetes contratados.
-
01
Piel sacrificial
Panel exterior reemplazable, protección anticorrosión y disipación inicial del impacto.
-
02
Bastidor primario
Marcos cerrados, refuerzos longitudinales y trayectorias de carga continuas.
-
03
Protección multicapa
Acero estructural y protección antiintrusión. Aramida, cerámica y blindaje certificado son opcionales.
-
04
Envolvente estanca
Sellado frente a agua, polvo y humo. La sobrepresión y el paquete CBRN son opcionales.
-
05
Cápsula interior
Suelo flotante, mobiliario anclado y redes vitales con montaje antivibratorio.

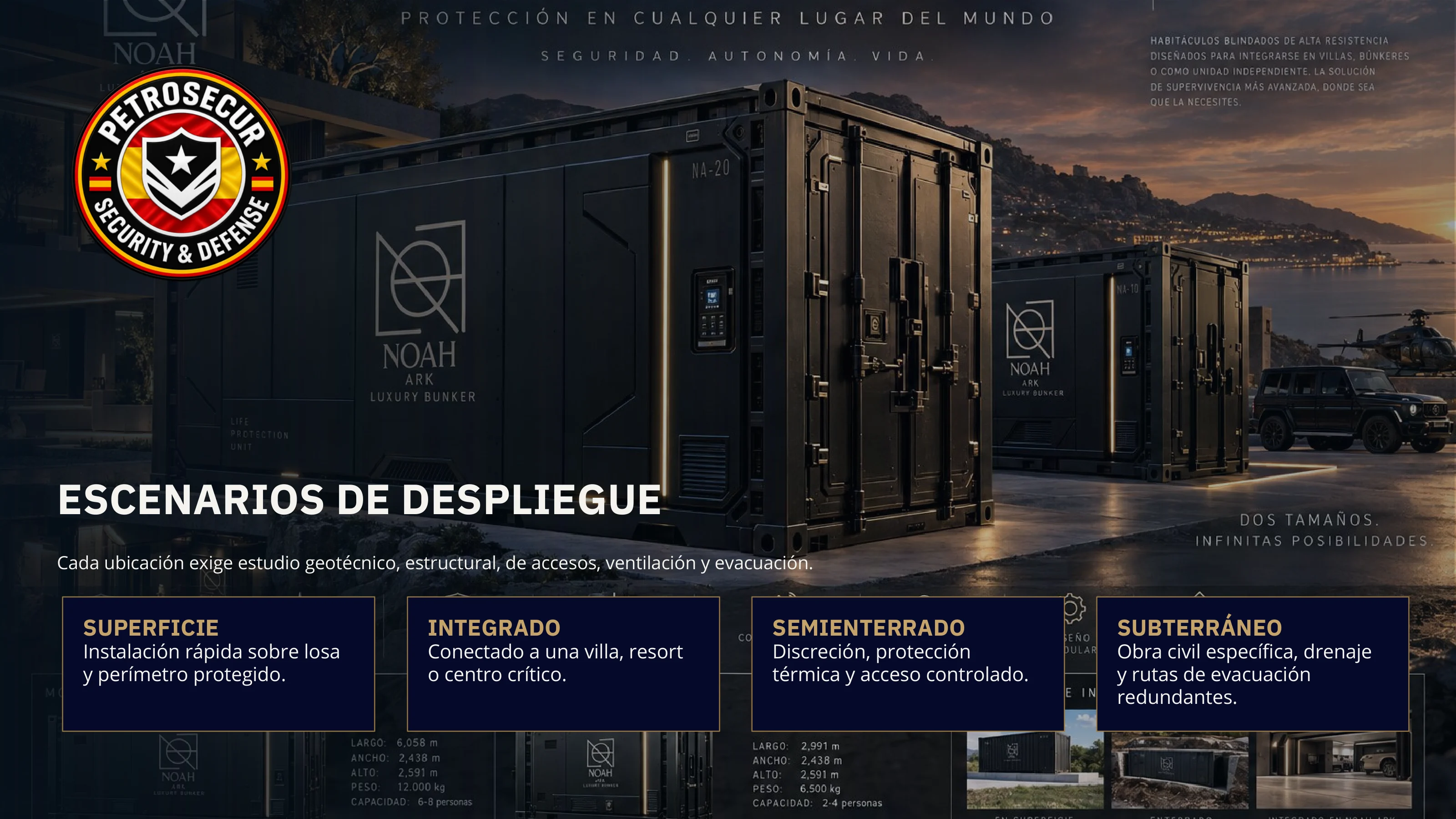

Dónde se instala
-
Superficie
Instalación rápida sobre losa y perímetro protegido.
-
Integrado
Conectado a una villa, un resort o un centro crítico.
-
Semienterrado
Discreción, protección térmica y acceso controlado.
-
Subterráneo
Obra civil específica, drenaje y rutas de evacuación redundantes.
Cada ubicación exige estudio geotécnico, estructural, de accesos, ventilación y evacuación.
Lo que mantiene el módulo en pie
-

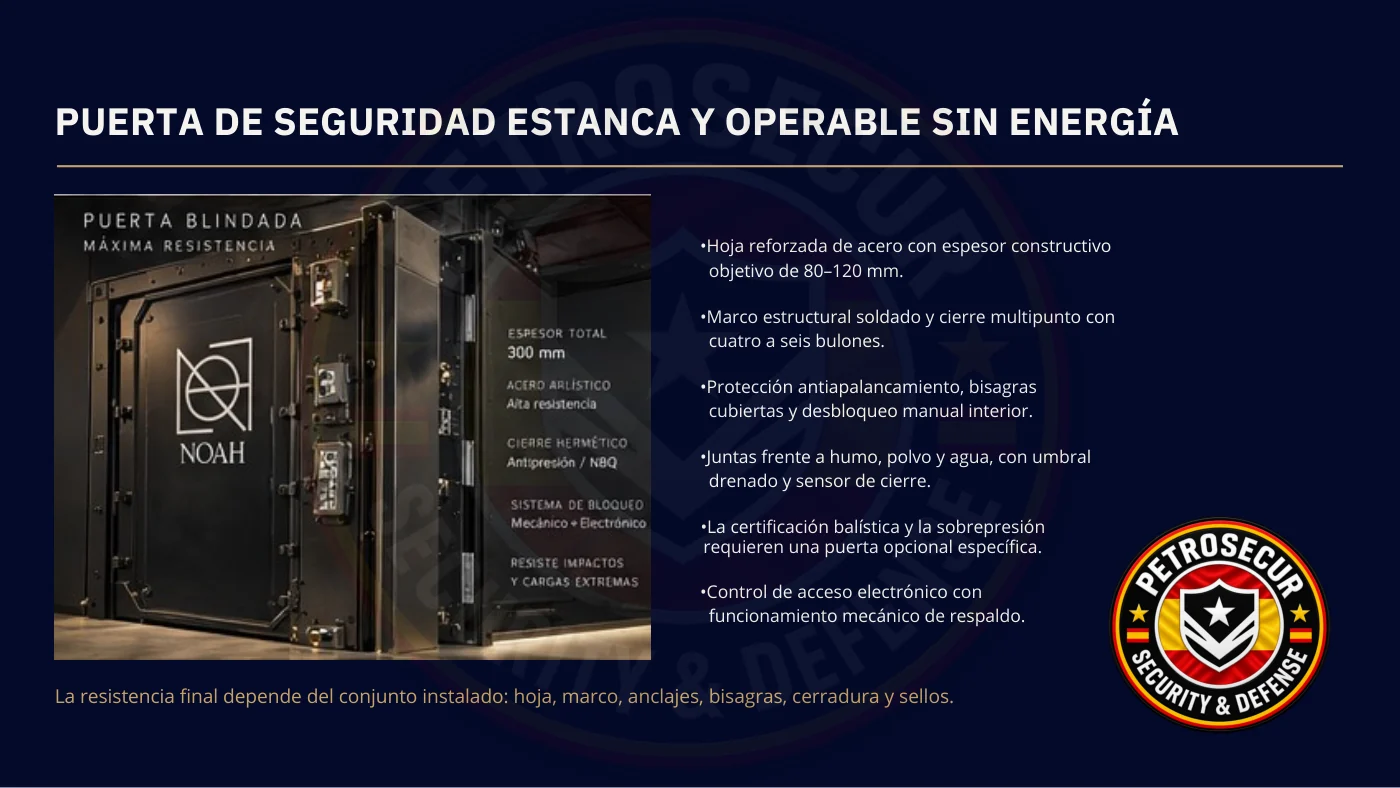

Puerta estanca, operable sin energía
Hoja reforzada de acero de 80–120 mm, marco estructural soldado y cierre multipunto de cuatro a seis bulones. Control de acceso electrónico con funcionamiento mecánico de respaldo, protección antiapalancamiento y umbral drenado. La resistencia final depende del conjunto instalado: hoja, marco, anclajes, bisagras, cerradura y sellos.
-

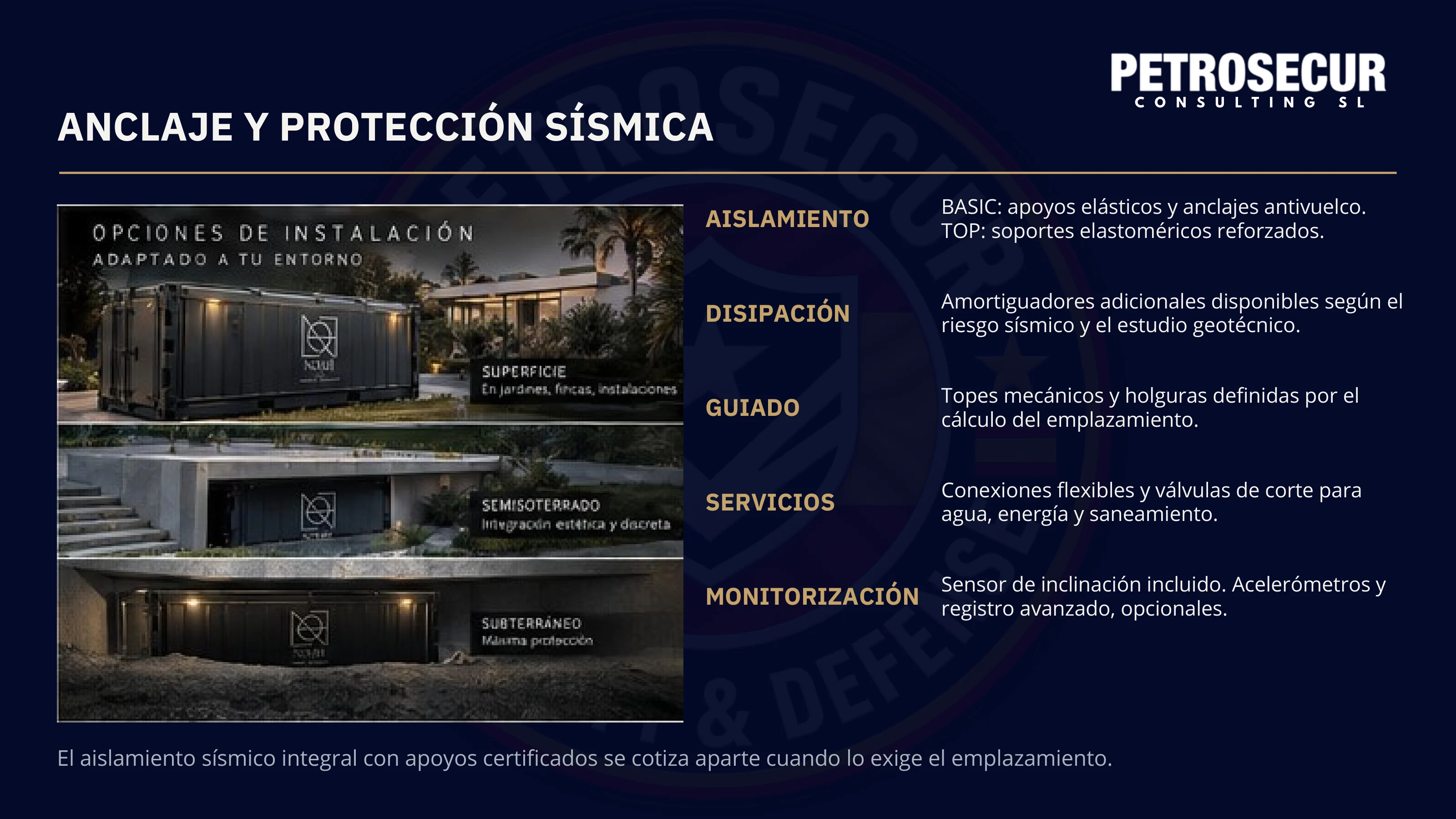

Anclaje y protección sísmica
BASIC monta apoyos elásticos y anclajes antivuelco; TOP, soportes elastoméricos reforzados. Topes mecánicos con holguras calculadas, conexiones flexibles con válvulas de corte para agua, energía y saneamiento, y sensor de inclinación incluido. El aislamiento sísmico integral con apoyos certificados se cotiza aparte.
-

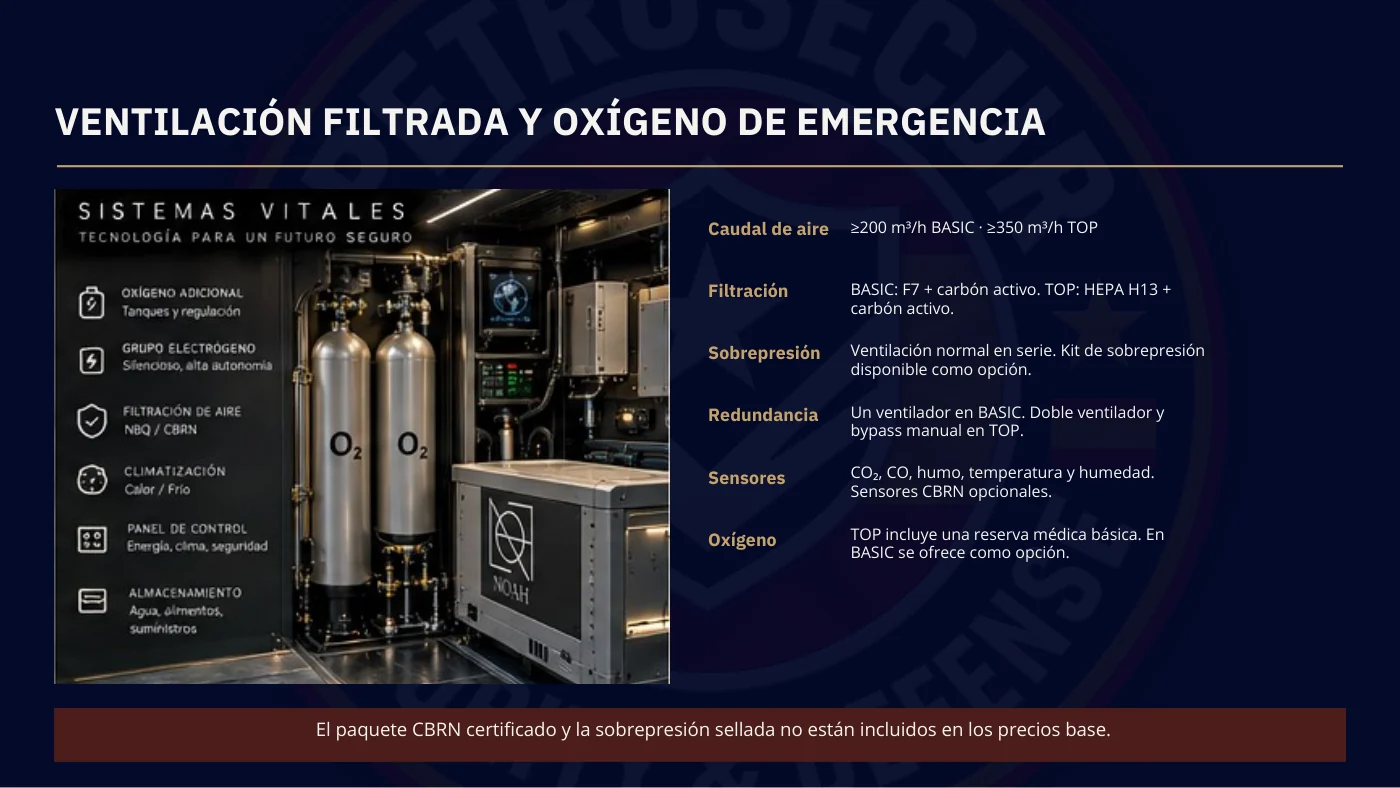

Ventilación filtrada y oxígeno
≥ 200 m³/h en BASIC y ≥ 350 m³/h en TOP. Filtración F7 con carbón activo o HEPA H13 según versión, sensores de CO₂, CO, humo, temperatura y humedad, y doble ventilador con bypass manual en TOP. El kit de sobrepresión y el paquete CBRN certificado son opcionales.
-

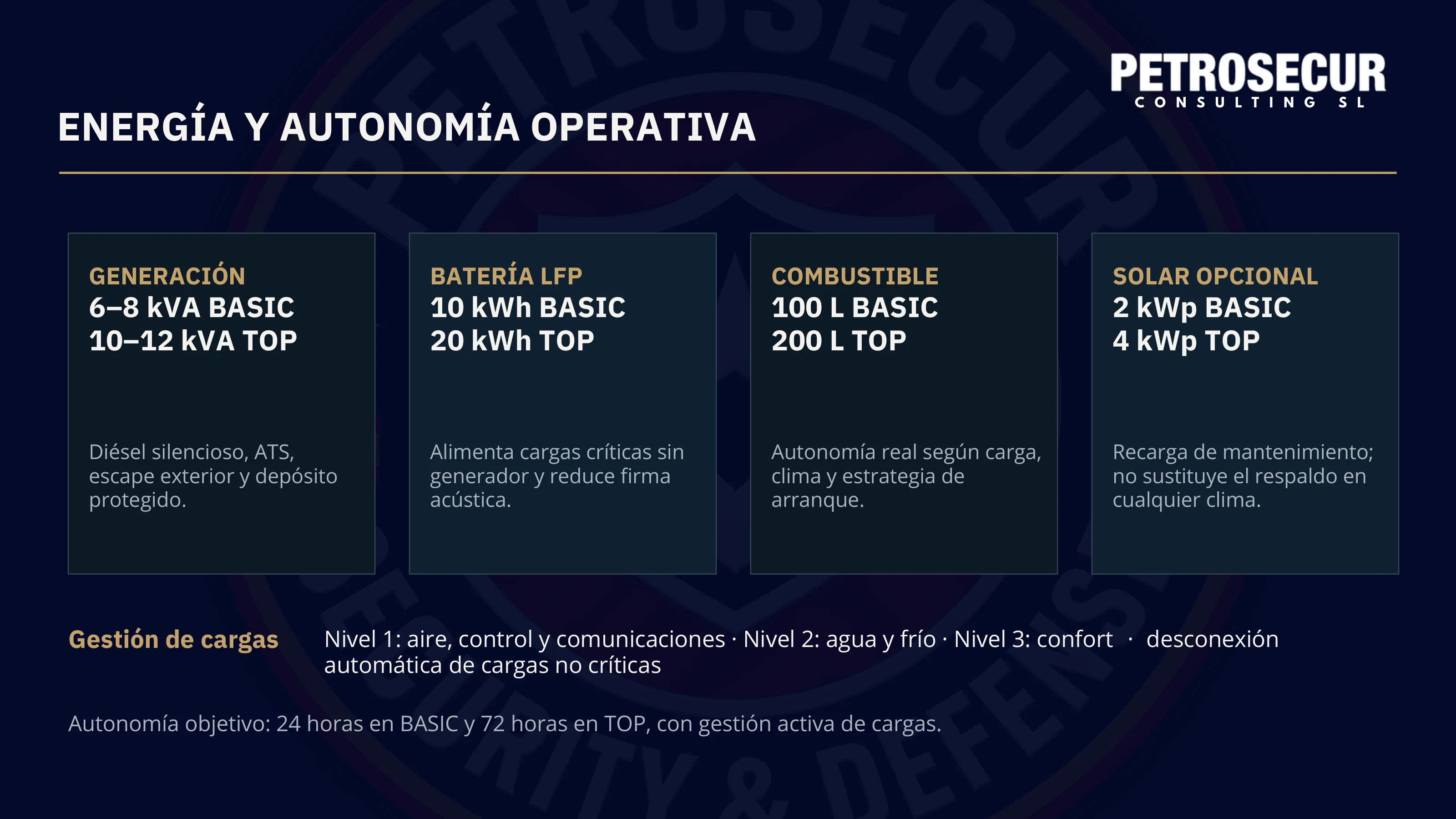

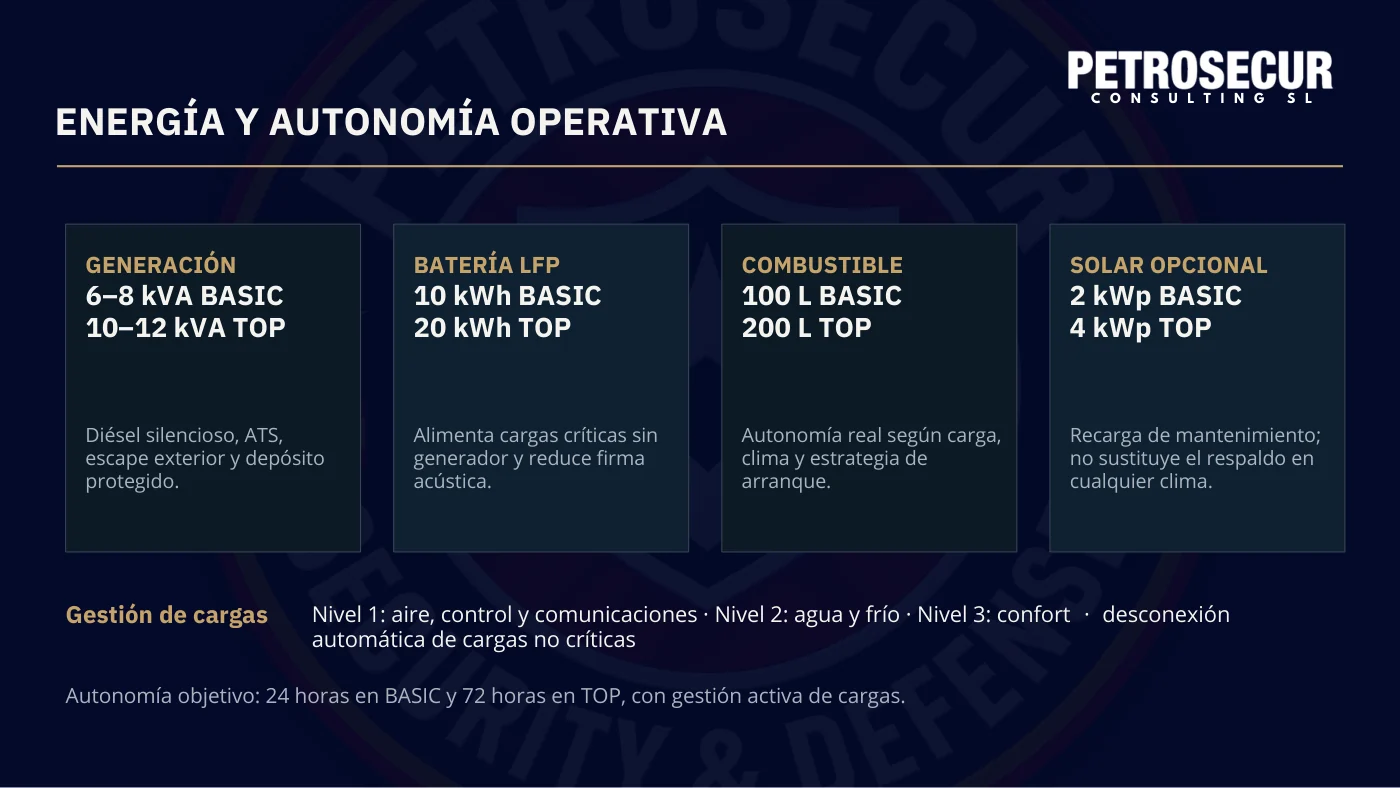

Energía y autonomía operativa
Generador diésel silencioso con ATS y escape exterior, batería LFP para cargas críticas y solar opcional de 2–4 kWp. La gestión de cargas trabaja en tres niveles: aire, control y comunicaciones primero; agua y frío después; confort al final, con desconexión automática de lo no crítico.
-

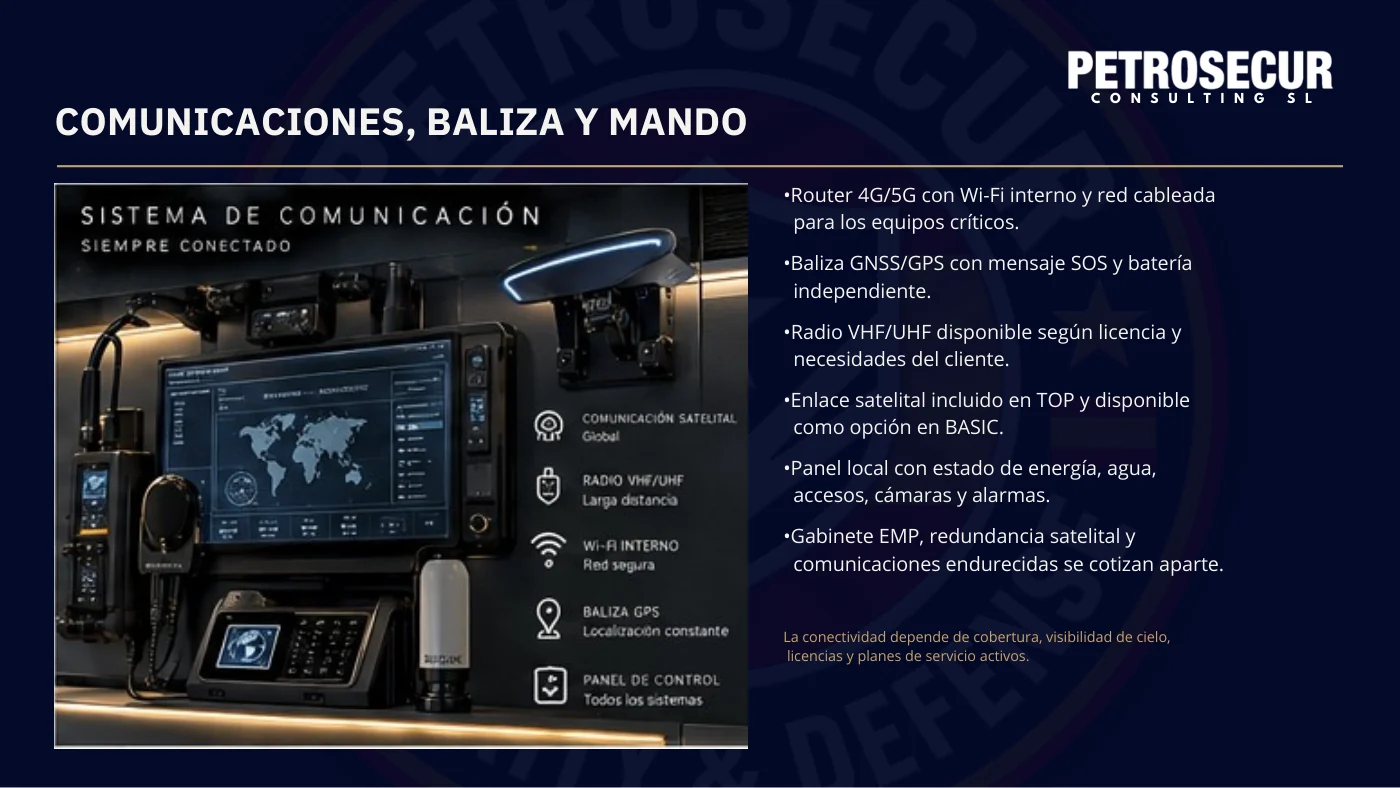

Comunicaciones, baliza y mando
Router 4G/5G con red cableada para los equipos críticos, baliza GNSS con mensaje SOS y batería independiente, y panel local con el estado de energía, agua, accesos, cámaras y alarmas. El enlace satelital va incluido en TOP. Gabinete EMP y comunicaciones endurecidas se cotizan aparte.
-
Habitabilidad real

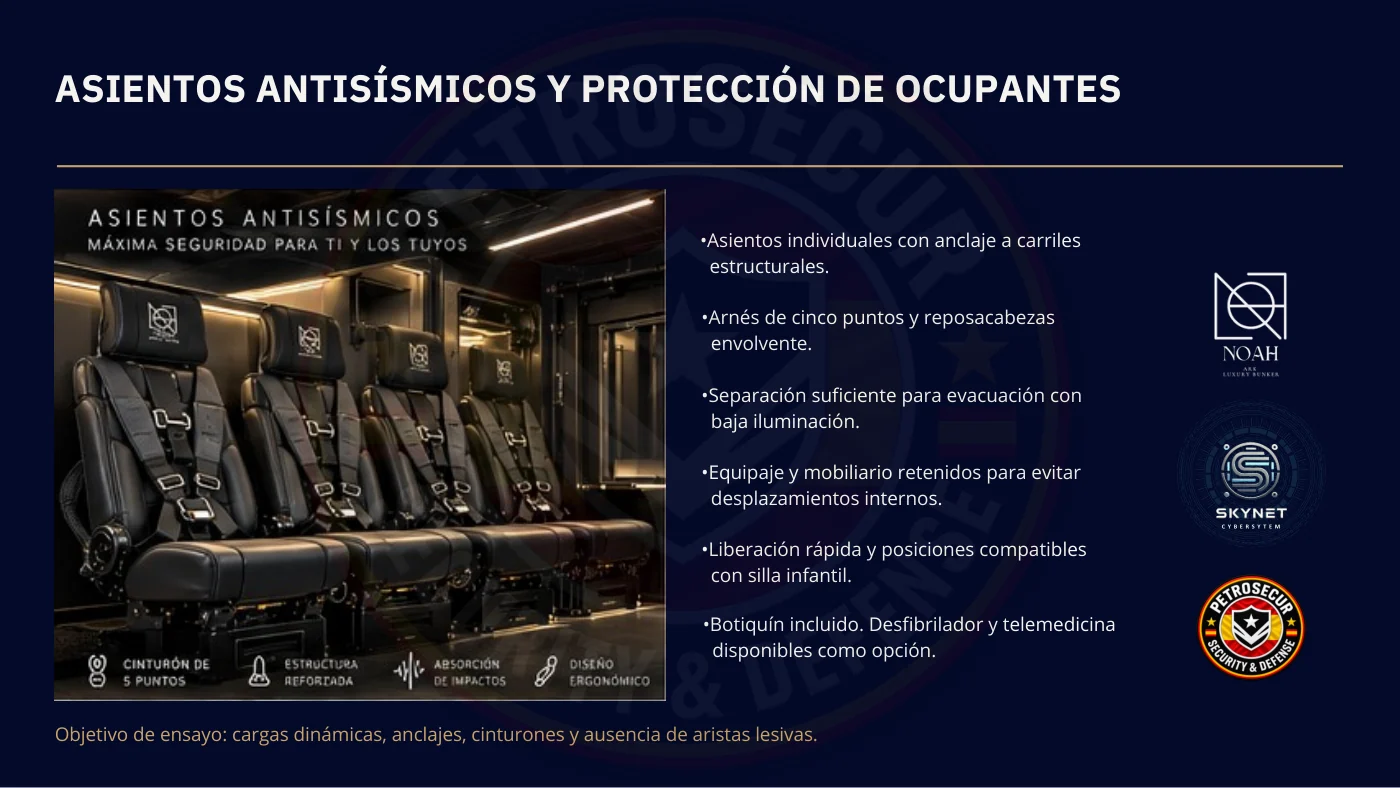

Asientos individuales anclados a carriles estructurales con arnés de cinco puntos, separación suficiente para evacuar con baja iluminación, baño compacto con aguas grises y negras separadas, nevera de 90 o 150 L y placa eléctrica. Botiquín incluido; desfibrilador y telemedicina, opcionales.

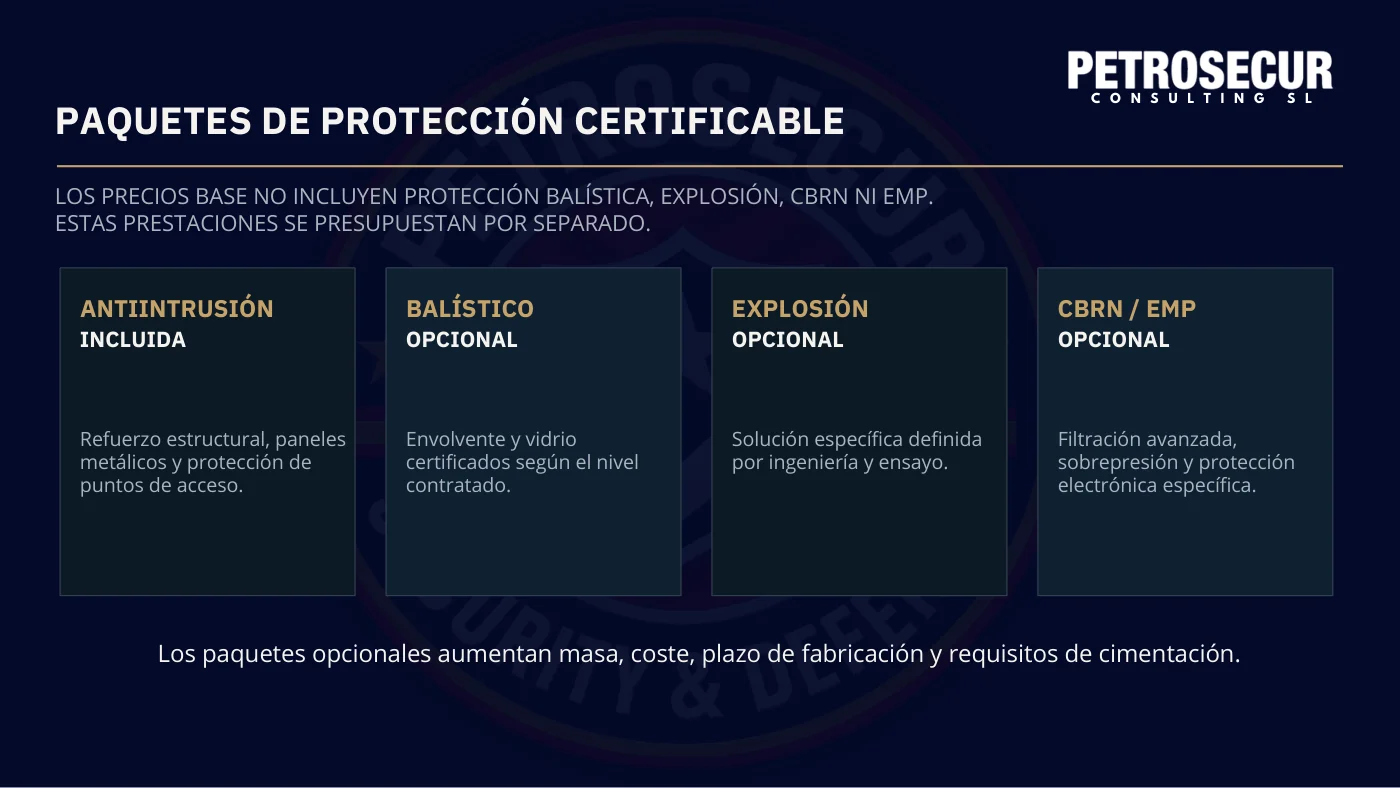

Qué va incluido y qué se contrata aparte
Los precios base NO incluyen protección balística, explosión, CBRN ni EMP. Estas prestaciones se presupuestan por separado y aumentan masa, coste, plazo de fabricación y requisitos de cimentación.
-
Incluido
Antiintrusión
Refuerzo estructural, paneles metálicos y protección de los puntos de acceso.
-
Opcional
Balístico
Envolvente y vidrio certificados según el nivel contratado (EN 1522/1523 y EN 1063).
-
Opcional
Explosión
Solución específica definida por ingeniería y ensayo, solo en configuraciones especiales.
-
Opcional
CBRN / EMP
Filtración avanzada, sobrepresión sellada y protección electrónica específica.

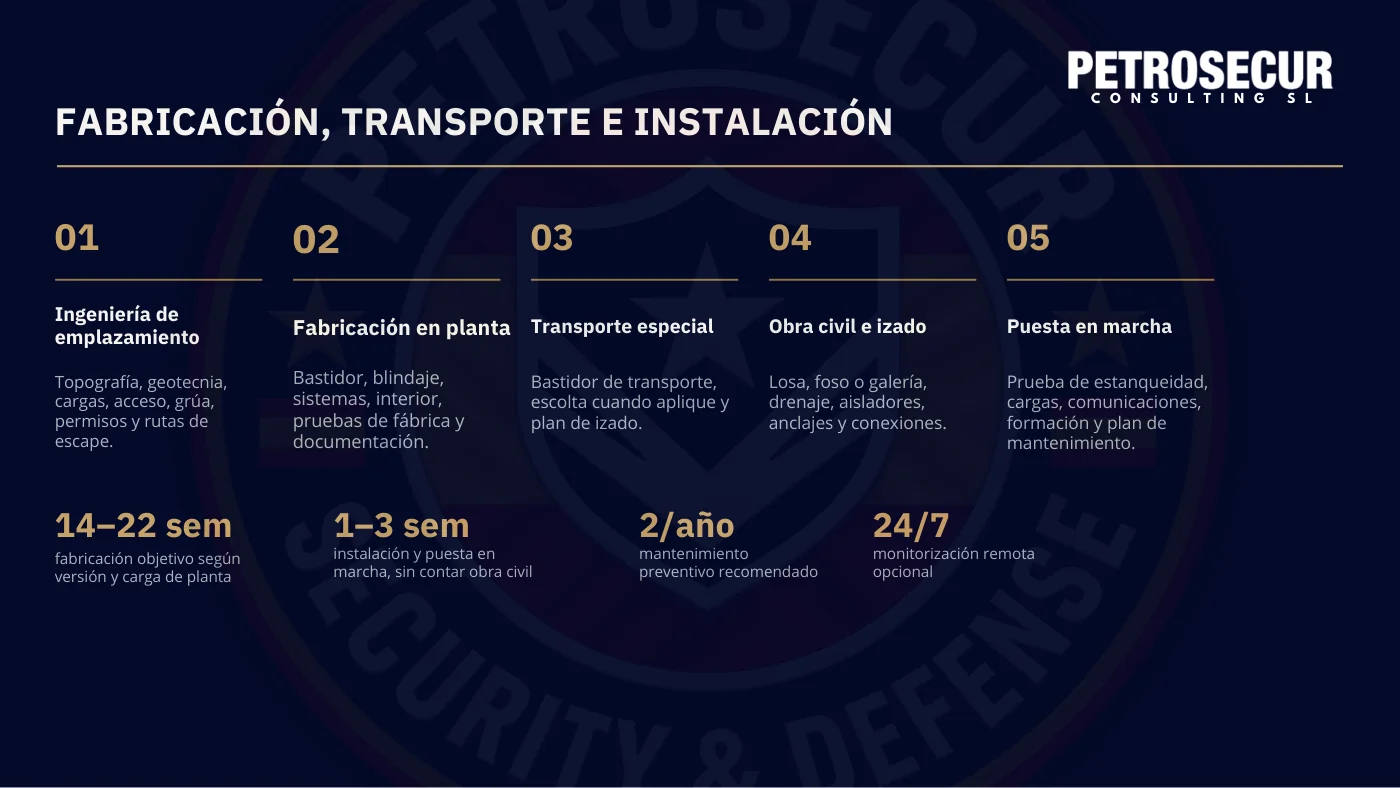

De la ingeniería a la puesta en marcha
-
01
Ingeniería de emplazamiento
Topografía, geotecnia, cargas, acceso, grúa, permisos y rutas de escape.
-
02
Fabricación en planta
Bastidor, blindaje, sistemas, interior, pruebas de fábrica y documentación.
-
03
Transporte especial
Bastidor de transporte, escolta cuando aplique y plan de izado.
-
04
Obra civil e izado
Losa, foso o galería, drenaje, aisladores, anclajes y conexiones.
-
05
Puesta en marcha
Prueba de estanqueidad, cargas, comunicaciones, formación y plan de mantenimiento.
-
14–22 semanas
fabricación objetivo según versión y carga de planta
-
1–3 semanas
instalación y puesta en marcha, sin contar obra civil
-
2 al año
mantenimiento preventivo recomendado
-
24/7
monitorización remota opcional
El precio no incluye IVA, obra civil, permisos, transporte especial, grúa ni adaptaciones del emplazamiento. El precio final queda sujeto al estudio del emplazamiento, la ingeniería de detalle, el alcance de obra civil y la normativa aplicable.
El módulo, por dentro y por fuera
Láminas del catálogo comercial de septiembre de 2026.
0123

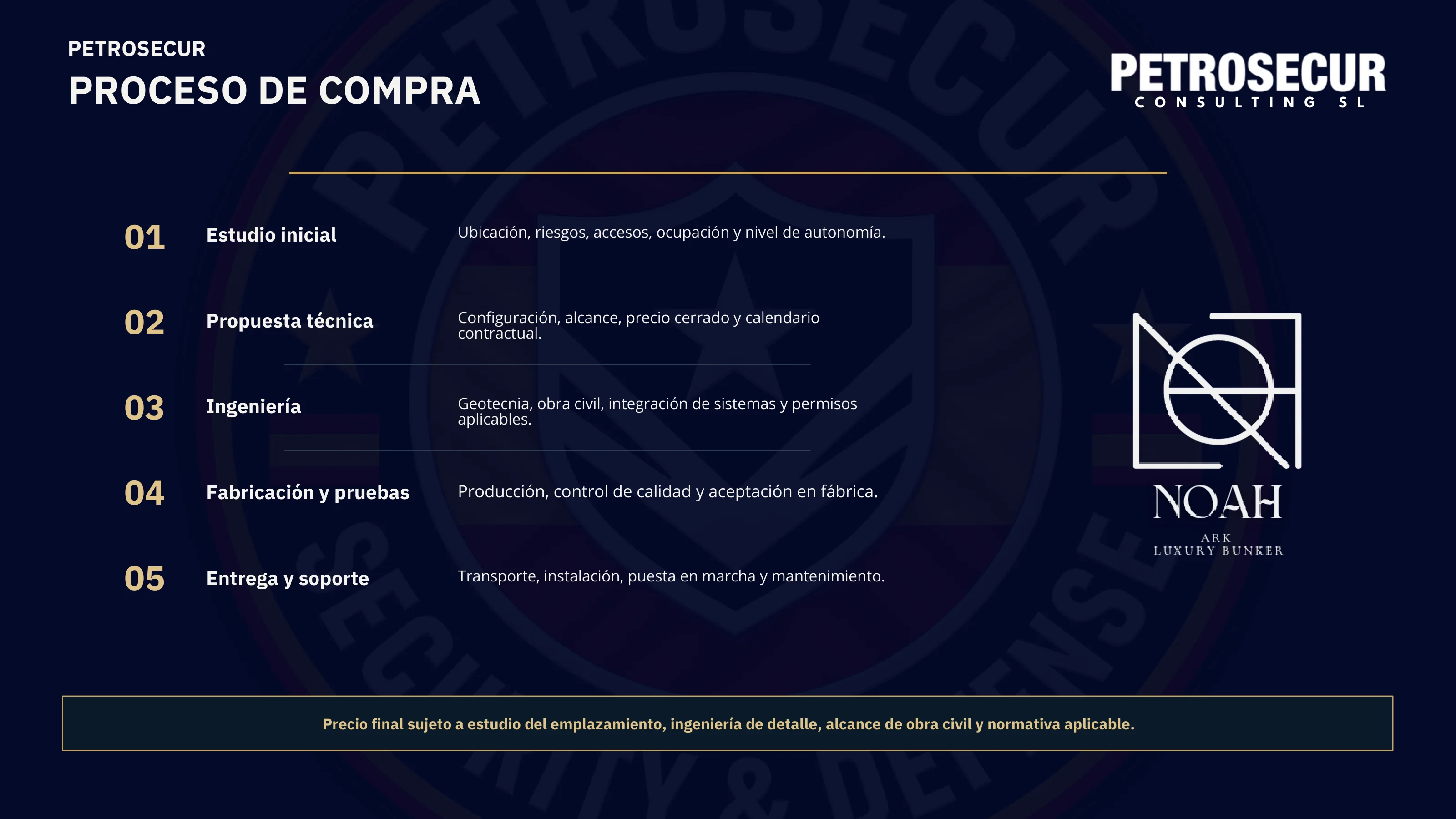

Siguiente paso
Auditoría de seguridad y propuesta técnica
La visita técnica inspecciona accesos, perímetro, red, energía e iluminación. El informe de partida entrega riesgos principales y propuesta de arquitectura.
BASIC desde 250.000 € · TOP desde 400.000 € (IVA no incluido)
